監獄防攀爬金屬隔離網墻?、檢修門、通道門規格及安裝標準

添加時間：2022-09-16 點擊量：

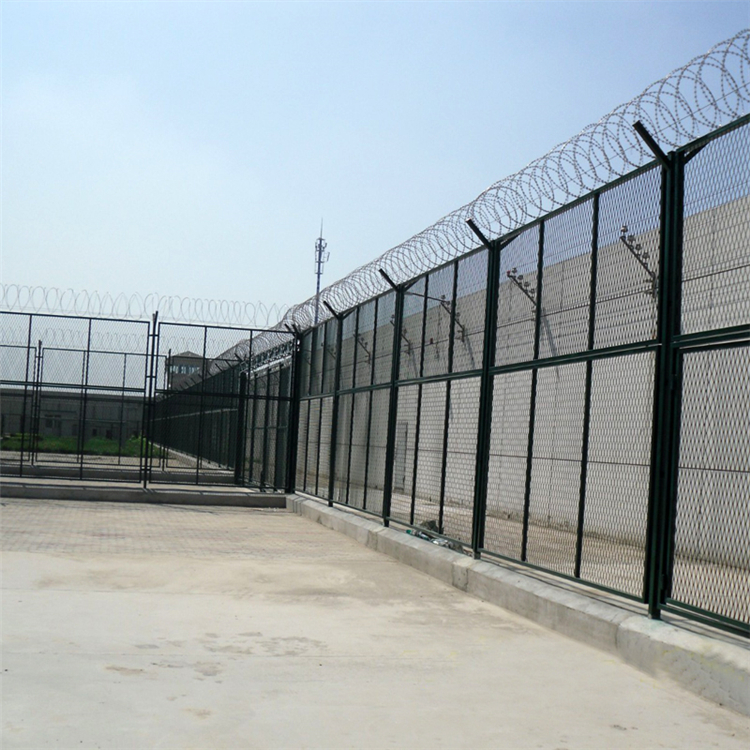

一、監獄防攀爬金屬隔離網墻

1、監獄防攀爬金屬隔離網（4米高+0.5米蛇腹型刀刺網）

防攀爬金屬隔離網主要技術規格
（1）金屬隔離網總高4500mm，網片高度4000mm,立柱中心距2500mm。
（2）立柱材質為Q235B冷彎型鋼，立柱規格：60*60*3mm，立柱法蘭底盤120*120*10mm與預埋件鋼板進行焊接固定。
（3）網片與立柱的連接邊耳件采用40*40*4mm。
（4）Y柱支撐頂部加裝金屬蓋帽。
（5）邊框材質為Q235B冷彎方鋼，網片邊框40*20*2.0mm，網孔為菱形孔100*150mm。網絲與邊框焊接，焊接質量符合CO2保護焊焊接工藝規程的要求。
（6）網片邊框距離地面高度不大于100mm；
（7）表面處理：原材料網絲和立柱采用噴塑處理，表面無針孔、開裂、漏塑、塑液流淌等不良現象。

（8）網框表面處理：墨綠色噴塑（與原安裝顏色一致，塑層厚度≥150um）；

2、不銹鋼304蛇腹形刀刺網：技術規格刺片長22mm±1mm，寬15mm±1mm，板厚0.5mm±0.05mm，內絲經2.5mm±0.1mm，刀間距36mm±1mm；技術要求：每米10個單圈，刺圈直徑500mm，內外都采用SUS304不銹鋼+二次鍍膜修復劃痕處理（雙層防腐）。用4根直徑2.5mm的不銹鋼鋼絲固定，拉絲和刀刺用直徑1mm的不銹鋼絲或專用卡子捆扎，材質SUS304；鋼板和內絲材質，標準：SUS304；含安裝輔件。
3、金屬隔離網應采用“熱鍍鋅+表面墨綠色噴涂”雙重防腐處理，設計耐腐蝕年限不少于10年。

4、安裝基礎及安裝部分
（1）基礎部分（可根據現場實際環境而定）
A.基礎坑尺寸：400mmX400mm*500mm，預埋板150*150*10mm，4根?12鋼筋加固預埋，鋼板與立柱滿焊。開挖深度500mm(如果回填土，基礎深度需到回填土以下)；
B.采用預埋，立柱底部預留需加長500mm；
C.基礎坑底部夯實，模板成型后用C25混凝土澆筑。
（2）安裝部分
A.網片必須用防拆卸的螺栓與Y型柱體連接成整體，構成牢固的防攀爬鋼網墻。
B.不銹鋼 304 蛇腹型刀刺絲網拉直且排列均勻不小于7圈/米。
C.所有連接必須緊固不能松動。

（1）預埋件 150*150*12mm,

（2）鋼筋直徑 12mm,4根；

（3）鋼板與立柱滿焊。

（4）工作內容：制作、安裝、運輸、油漆、除銹等；
（5）含全部施工過程中的移動腳手架，預埋件，基礎制模、開挖回填等費用。

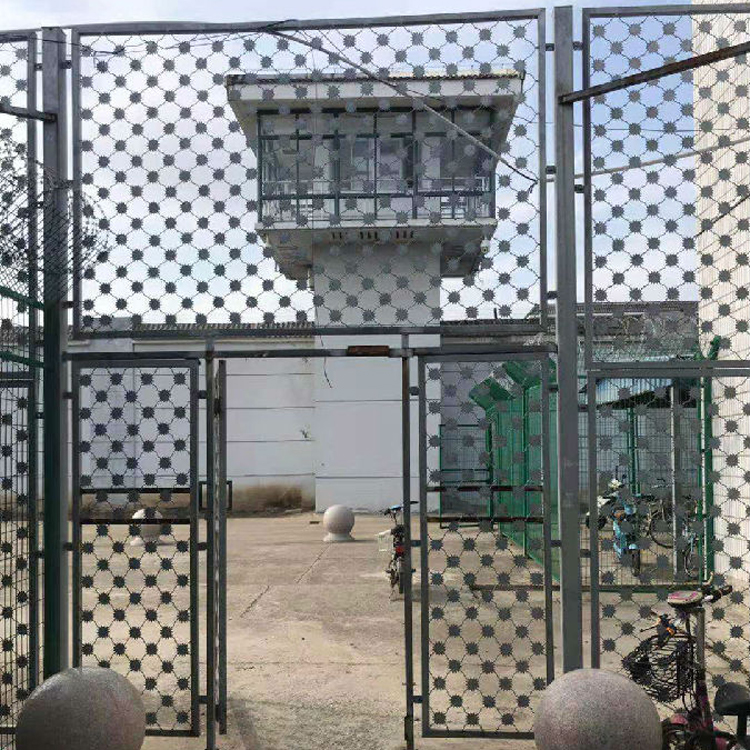

二、檢修門

警戒隔離區設置檢修門5樘（定制/根據現場使用環境需求）：

1.M1500*2100mm

2.鋼管立柱60*60*2.5mm；
3.邊框方管30*30*2.5mm；

4.網片菱形網孔100*150mm；

5.含門軸和門頁，門插,物理鎖；

6.含安裝過程中的基礎、移動腳手架及專業工具；

7.工作內容：制作、安裝、運輸、油漆、除銹等；

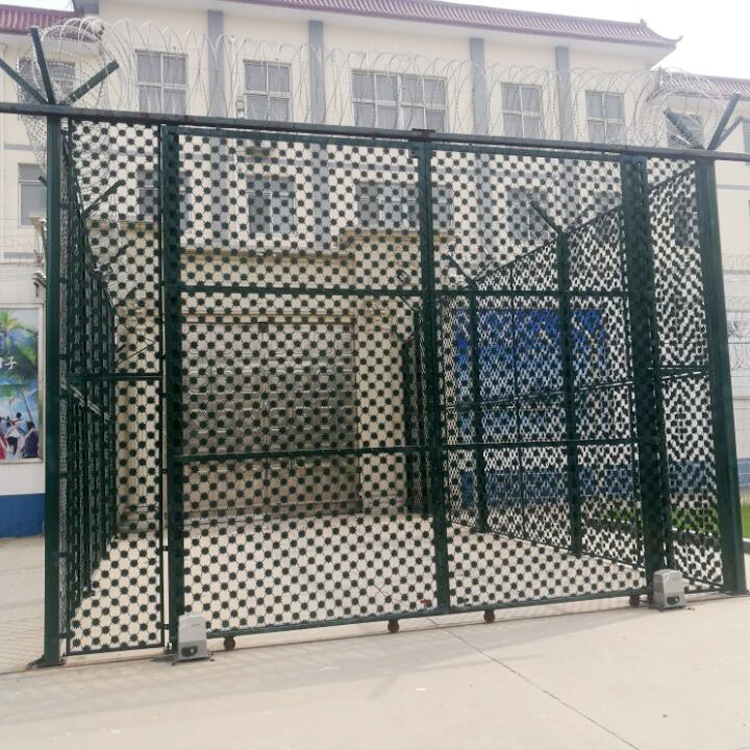

三、通道門

會見樓外增加通道門1樘（定制/根據現場使用環境需求）：

1.M3000*3000mm的鋼隔離網墻通道雙開門的制作安裝；
2.立柱為60*60*2.5mm厚鋅鋼方鋼管；
3.橫梁為30*30*2.5mm厚鋅鋼方鋼管；
4.豎桿為40*40*2.5mm厚鋅鋼方鋼管；
5.金屬面油漆:噴塑厚度不低于150um(顏色:灰色)；
6.含安裝過程中的移動腳手架及專業工具；

7.工作內容：制作、安裝、運輸、油漆、除銹等。
